IACS المعتمد IMO MEPC.279 ((70) المعيار 250m3/h نظام إدارة المياه البحرية المقاومة للانفجار BWS
-
StandardIMO MEPC.279(70)
-
Capacity100-3200m3/h
-
Core ComponentsUV Reactor, Filter, Sensors, Sampling devices
-
Treatment TypeFiltration + UV
-
Working Temp.0-55 Degree
-
Disinfection TypeUV
-
TypeExplosion Proof
-
Place of OriginChina
-
اسم العلامة التجاريةGH
-
إصدار الشهاداتCCS, BV, ABS, RMRS, USCG, DNV-GL
-
Model Number250m3/h Explosion Proof Ballast Water Management System
-
Minimum Order Quantity1 Set
-
الأسعارNegotiable
-
Packaging DetailsPlywood Box
-
Delivery Time15-60 Days
-
Payment TermsL/C, T/T
-
Supply Ability60 Sets Per Month
IACS المعتمد IMO MEPC.279 ((70) المعيار 250m3/h نظام إدارة المياه البحرية المقاومة للانفجار BWS
مقدمة المنتج
نظام إدارة المياه المضادة للكتلة البحرية 250m3/h BWS يستخدم مرشح التراجع التلقائي الكامل المتقدممع تكنولوجيا إشعاع فوق البنفسجية متوسطة الضغط عالية الكفاءة لتحقيق معالجة على الإنترنت لمياه الصابورة للسفنتمت الموافقة على نوع LS BWMS وفقًا لمادة MEPC.300 ((72) المعروفة أيضًا باسم G8 الجديد وقانون BWMS من قبل جمعية التصنيف الصينية (CCS) وتلبي بشكل كامل معيار إفراز D-2.
نظام إدارة المياه البحرية الصلبة المقاومة للانفجار 250m3 / h BWS يوفر عملية بسيطة وصيانة بسيطة، التحكم التلقائي ثنائي الاتجاه (المحلي والبعيد) ، واجهة سهلة،وسهولة التلاعبالنظام في تصميم وحدات وحدات مع نطاق السعة من 150 ∼ 3000m3 / h،وبالتالي توفير التثبيت المرن والبسيط على السفن ذات الحجم الصغير في حين أن وحدات متعددة تجمع التثبيت على السفن ذات الحجم الكبيرولذلك، فإنه لا يأخذ مساحة كبيرة. في غضون ذلك، فإن النظام هو أيضا مناسبة للسفن القديمة مع مساحة ضيقة.
طريقة التصفية بالإضافة إلى إشعاع الأشعة فوق البنفسجية لا تأخذ تلوثًا إضافيًا دون إضافة أو احتياط للمواد الكيميائية.النظام بأكمله مغلق تماما في التشغيل وبالتالي لا يسبب أي مخاطر من الإشعاع أو الضوضاء لطاقم.
يمكن تحقيق التحكم في النظام من خلال مربع التحكم عن بعد الاختياري للتحكم المحلي والبعيد في اتجاهين. قابل العملية الميدانية والبعيدة. العملية بأكملها مريحة وبديهية وموثوقة.يمكن تخزين بيانات عمل النظام وتسجيلها لتعكس تشغيل المعدات أثناء رحلة السفينة.ويمكن أن توفر سجلات التشغيل العمل وفقا لمتطلبات قسم التفتيش، مع القدرة على التتبع على المدى الطويل.
مبدأ العمل
يتضمن النظام فلتر، مفاعل الأشعة فوق البنفسجية، وحدة التحكم، خزانة الكهرباء، والصمامات الكهربائية، ومعدات المراقبة، وجهاز أخذ العينات والأنابيب.أنماط العمل العامة تشمل عمليات التشديد والإزالة من التشديد، فضلا عن إزالة الحمولة والجولة الطارئة.
التقنية المواصفات
| النموذج | 250 إكس |
| السعة (m3/h): | 250 |
| المرشح × Qty: | LSF-250Ex ×1 |
| المفاعل فوق البنفسجي × Qty: | LSV-250Ex × 1 |
| وحدة التحكم × Qty: | LSC-1L × 1 |
| وحدة التحكم عن بعد × Qty: | LSC-2R × 1 |
| وحدة الطاقة × Qty: | LSP-1 × 1 |
| الطاقة الاسمية (كيلوواط): | 33.5 |
| العلامة المضادة للخطر | Ex d e ib px IIC T4 جيجابايت |
القوة الاستهلاك
|
مكون |
استهلاك الطاقة (كيلوواط) | |
|
الأحمال المستمرة |
الأحمال المتقطعة |
|
| المحليوحدة التحكم | 1.0 | 0.5 |
| جهاز تحكم عن بعد وحدة التحكم | 0.5 | / |
| القوة الحجرة | 24 | / |
| مضخة التراجع | / | 7.5 |
| جزئية | 25.5 | 8 |
| إجمالي | 33.5 | |
العملالشروط
| البند | ظروف العمل | |
|
ظروف العمل |
الرطوبة |
95٪ (المعدات في غرفة المحركات) |
| درجة حرارة البيئة | 0°55 °C | |
| درجة حرارة مياه البحر | 0°35 °C | |
|
المنحدر و التأرجح |
ثابتة | ≤22.5° جميع الاتجاهات ≤22.5° |
| ديناميكية | ≤22.5° جميع الاتجاهات ≤22.5° | |
|
الكهرومغناطيسي التوافق |
الجهد العائم | ± 10% |
|
الجهد الفوري العائم |
± 20% | |
| التردد العائم | ± 5% | |
|
الترددات الفورية العائمة |
± 10% (استرد في 3 ثواني) |
|
|
إمدادات الطاقة |
380 ((440) فولت، 50 ((60) هرتز، 3Φ | |
|
المياه العذبة |
حوالي 2.5 متر3/ الوقت |
لاستبدال مياه البحر عند تخزين النظام. |
|
الهواء المضغوط |
4-8بار نظيفة وجافة |
لنظام Ex-proof المضغوط |
|
أنابيب |
يجب أن يكون معيار بناء السفن إلزاميًا فيما يتعلق بالأنابيب ذات الصلة ومرافق أخذ العينات والأنابيب المستخدمة على طولها لإطفاء الحرائق ، ويجب أن يكون من السهل تنظيفها وتفتيشها وصيانتها وتشغيلها.لا يجوز خلط أنابيب المياه العذبة مع مياه البحر ويجب أن لا يتجاوز ضغط أنابيب التصميم 1.0MPa |
|
|
الكهرباء |
يجب أن يكون الكابل المتصل بالنظام كابل بحري معتمد. |
|
قائمة النماذج الرئيسية

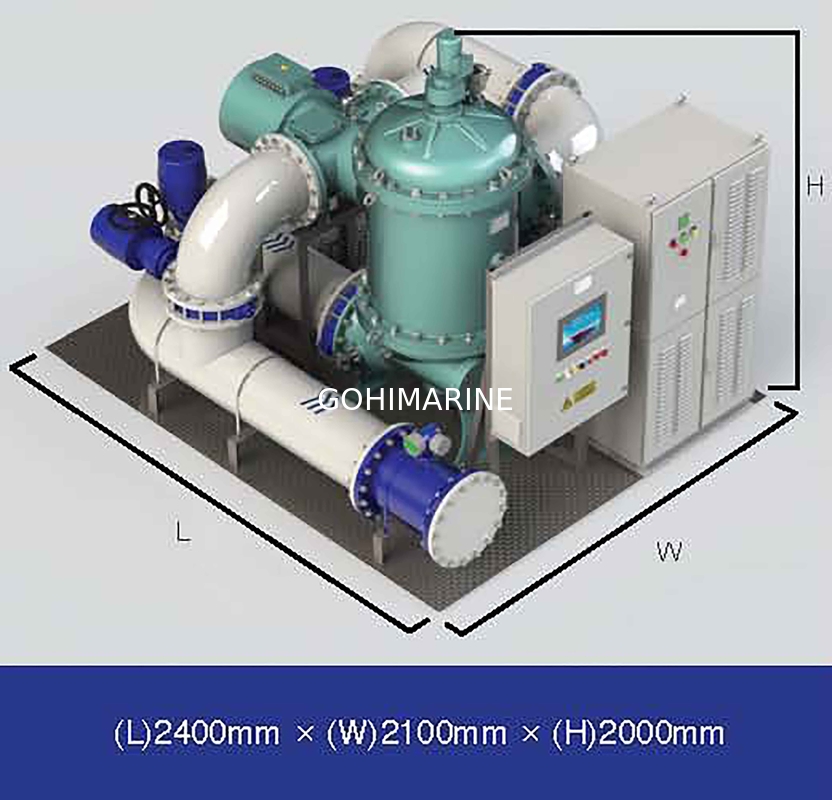

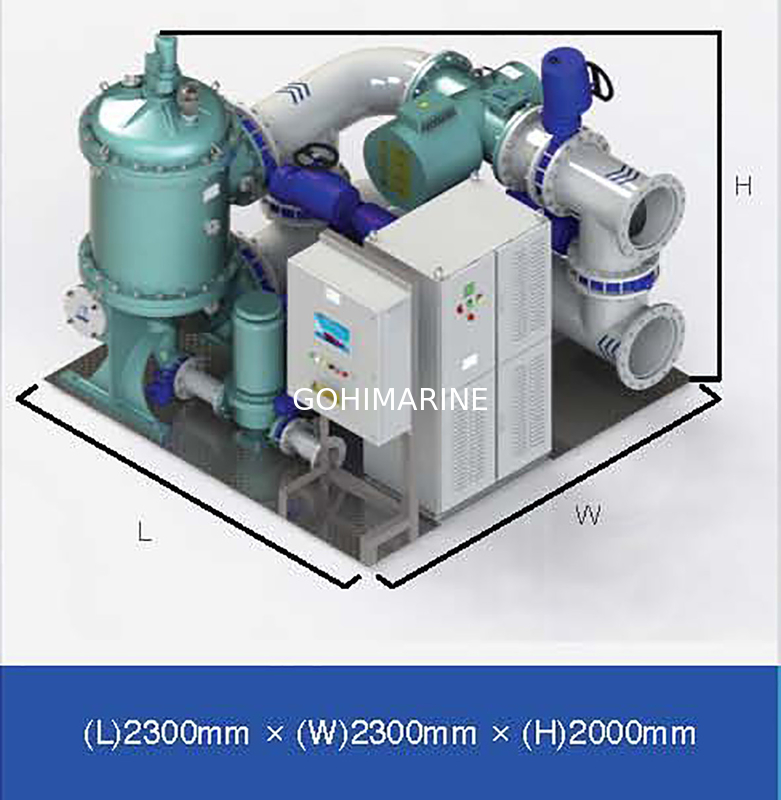

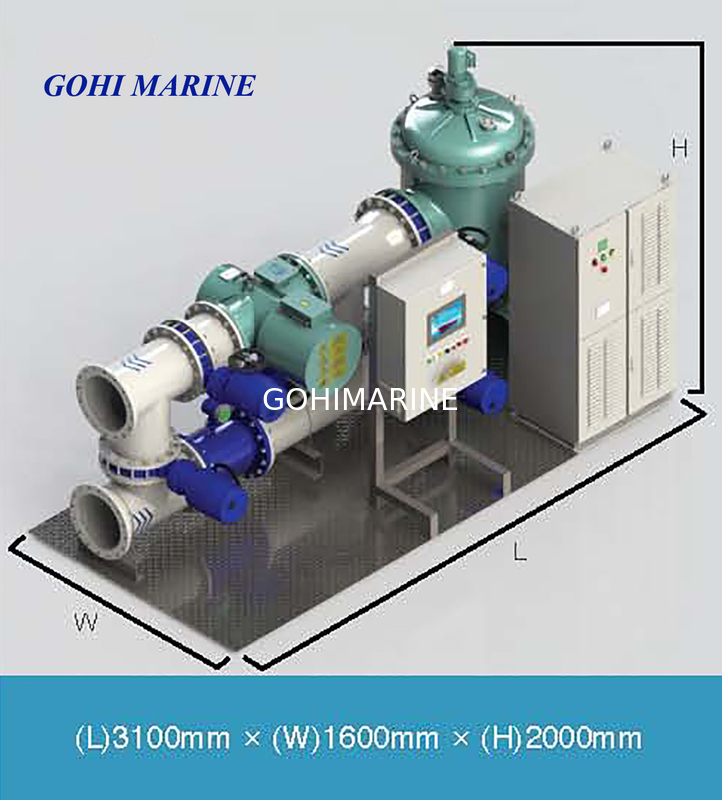

| النموذج | السعة الاسمية (m3/h) | نطاق السعة (m3/h) | الطاقة (كيلوواط) | الوزن (طن) | الطول (ملم) | عرض (ملم) | الطول (ملم) |
| BWS-150 | 150 | 50-150 | 22 | 1.5 | 2600 | 1000 | 1700 |
| BWS-250 | 250 | 150-250 | 26 | 2.2 | 2400 | 2100 | 1800 |
| BWS-350 | 350 | 250-350 | 35 | 2.3 | 2400 | 2100 | 1900 |
| BWS-500 | 500 | 350 إلى 500 | 50 | 2.4 | 2400 | 2100 | 2000 |
| BWS-850 | 850 | 500-850 | 74 | 3.0 | 3100 | 2400 | 2300 |
| BWS-1150 | 1150 | 850-1150 | 98 | 3.3 | 3500 | 2500 | 2300 |
| BWS-1500 | 1500 | 1150-1500 | 123 | 4.1 | 4500 | 3000 | 2400 |
| BWS-1700 | 1700 | 1500-1700 | 146 | 5.9 | 5000 | 3100 | 2300 |
| BWS-2300 | 2300 | 1700-2300 | 194 | 6.5 | 5500 | 3800 | 2300 |
| BWS-3000 | 3000 | 2300-3000 | 243 | 8.2 | 6500 | 4500 | 2400 |
المرشح التلقائي للفيضان الخلفي كخطوة أولى للنظام مصمم خصيصا لفحص مياه الصابورةالذي يحتوي على عناصر شبكة دقيقة تهدف إلى إزالة الميكروبات والترسبات بحجم أكبر من 50μm.
يستخدم المرشح مفهوم التراجع الآلي لتنفيذ عملية التصفية وتنظيف الشاشة بشكل فعال في نفس الوقت.يبدأ التدفق الخلفي تلقائيًا بناءً على الضغط التفاضلي أثناء استمرار التصفية، مع عدم الحاجة إلى عمليات يدوية أخرى في الموقع.
تعمل المرشحات فقط في عملية التشنج بينما يتم تجاوزها في عملية إزالة التشنج وعملية التشنج.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
