RS معتمد من منظمة البحرية الدولية MEPC.279 ((70) نظام معالجة مياه الصابورة البحرية القياسي 350m3/h BWTS
-
StandardIMO MEPC.279(70)
-
Capacity100-3200m3/h
-
Core ComponentsUV Reactor, Filter, Sensors, Sampling devices
-
Treatment TypeFiltration + UV
-
Working Temp.0-55 Degree
-
Disinfection TypeUV
-
Place of OriginChina
-
اسم العلامة التجاريةGH
-
إصدار الشهاداتCCS, BV, ABS, RMRS, USCG, DNV-GL
-
Model Number350m3/h Ballast Water Treatment System
-
Minimum Order Quantity1 Set
-
الأسعارNegotiable
-
Packaging DetailsPlywood Box
-
Delivery Time15-60 Days
-
Payment TermsL/C, T/T
-
Supply Ability60 Sets Per Month
RS معتمد من منظمة البحرية الدولية MEPC.279 ((70) نظام معالجة مياه الصابورة البحرية القياسي 350m3/h BWTS
مقدمة المنتج
350m3/h نظام معالجة مياه الصابورة البحرية BWTS يستخدم مرشح التراجع الآلي الكامل المتقدممع تكنولوجيا إشعاع فوق البنفسجية متوسطة الضغط عالية الكفاءة لتحقيق معالجة على الإنترنت لمياه الصابورة للسفنتمت الموافقة على نوع LS BWMS وفقًا لمادة MEPC.300 ((72) المعروفة أيضًا باسم G8 الجديد وقانون BWMS من قبل جمعية التصنيف الصينية (CCS) وتلبي بشكل كامل معيار إفراز D-2.
نظام معالجة مياه الصابورة البحرية 350m3 / h BWTS يوفر عملية بسيطة وصيانة بسيطة ، التحكم التلقائي ثنائي الاتجاه (المحلي والبعيد) ، واجهة ودية ، وسهولة التلاعب.النظام في تصميم وحدات وحدات مع نطاق السعة من 150 ∼ 3000 متر / ساعة، مما يوفر تركيب مرن وبسيط على سفن الحجم الصغير في حين أن وحدات متعددة تجمع تركيب على سفن الحجم الكبير. لذلك فإنه لا يأخذ مساحة كبيرة.النظام مناسب أيضا للسفن القديمة ذات المساحة الضيقة.
طريقة التصفية بالإضافة إلى إشعاع الأشعة فوق البنفسجية لا تأخذ تلوثًا إضافيًا دون إضافة أو احتياط للمواد الكيميائية.النظام بأكمله مغلق تماما في التشغيل وبالتالي لا يسبب أي مخاطر من الإشعاع أو الضوضاء لطاقم.
يمكن تحقيق التحكم في النظام من خلال مربع التحكم عن بعد الاختياري للتحكم المحلي والبعيد في اتجاهين. قابل العملية الميدانية والبعيدة. العملية بأكملها مريحة وبديهية وموثوقة.يمكن تخزين بيانات عمل النظام وتسجيلها لتعكس تشغيل المعدات أثناء رحلة السفينة.ويمكن أن توفر سجلات التشغيل العمل وفقا لمتطلبات قسم التفتيش، مع القدرة على التتبع على المدى الطويل.
مبدأ العمل
يتضمن النظام فلتر، مفاعل الأشعة فوق البنفسجية، وحدة التحكم، خزانة الكهرباء، والصمامات الكهربائية، ومعدات المراقبة، وجهاز أخذ العينات والأنابيب.أنماط العمل العامة تشمل عمليات التشديد والإزالة من التشديد، فضلا عن إزالة الحمولة والجولة الطارئة.
التقنية المواصفات
| النموذج | 350 |
| السعة (m3/h): | 350 |
| المرشح × Qty: | LSF-350 × 1 |
| المفاعل فوق البنفسجي × Qty: | LSV-350 × 1 |
| وحدة التحكم × Qty: | LSC-1L × 1 |
| وحدة التحكم عن بعد × Qty: | LSC-2R × 1 |
| وحدة الطاقة × Qty: | LSP-1 × 1 |
| الطاقة الاسمية (كيلوواط): | 33.5 |
| العلامة المضادة للخطر | Ex d e ib px IIC T4 جيجابايت |
القوة الاستهلاك
|
مكون |
استهلاك الطاقة (كيلوواط) | |
|
الأحمال المستمرة |
الأحمال المتقطعة |
|
| المحليوحدة التحكم | 1.0 | 0.5 |
| جهاز تحكم عن بعد وحدة التحكم | 0.5 | / |
| القوة الحجرة | 24 | / |
| مضخة التراجع | / | 7.5 |
| جزئية | 25.5 | 8 |
| إجمالي | 33.5 | |
العملالشروط
| البند | ظروف العمل | |
|
ظروف العمل |
الرطوبة |
95٪ (المعدات في غرفة المحركات) |
| درجة حرارة البيئة | 0°55 °C | |
| درجة حرارة مياه البحر | 0°35 °C | |
|
المنحدر و التأرجح |
ثابتة | ≤22.5° جميع الاتجاهات ≤22.5° |
| ديناميكية | ≤22.5° جميع الاتجاهات ≤22.5° | |
|
الكهرومغناطيسي التوافق |
الجهد العائم | ± 10% |
|
الجهد الفوري العائم |
± 20% | |
| التردد العائم | ± 5% | |
|
الترددات الفورية العائمة |
± 10% (استرد في 3 ثواني) |
|
|
إمدادات الطاقة |
380 ((440) فولت، 50 ((60) هرتز، 3Φ | |
|
المياه العذبة |
حوالي 2.5 متر3/ الوقت |
لاستبدال مياه البحر عند تخزين النظام. |
|
الهواء المضغوط |
4-8بار نظيفة وجافة |
لنظام Ex-proof المضغوط |
|
أنابيب |
يجب أن يكون معيار بناء السفن إلزاميًا فيما يتعلق بالأنابيب ذات الصلة ومرافق أخذ العينات والأنابيب المستخدمة على طولها لإطفاء الحرائق ، ويجب أن يكون من السهل تنظيفها وتفتيشها وصيانتها وتشغيلها.لا يجوز خلط أنابيب المياه العذبة مع مياه البحر ويجب أن لا يتجاوز ضغط أنابيب التصميم 1.0MPa |
|
|
الكهرباء |
يجب أن يكون الكابل المتصل بالنظام كابل بحري معتمد. |
|

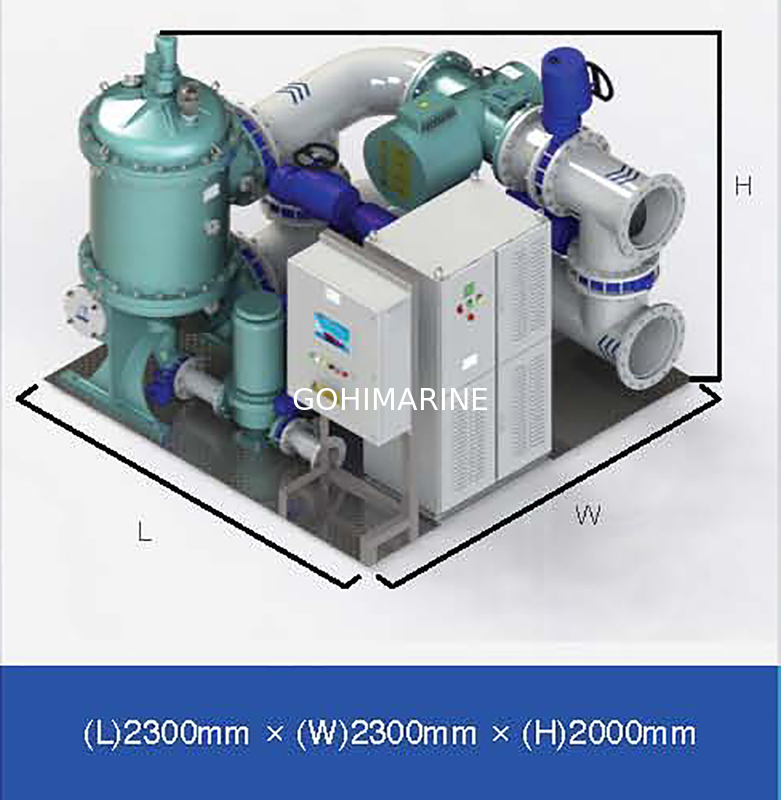

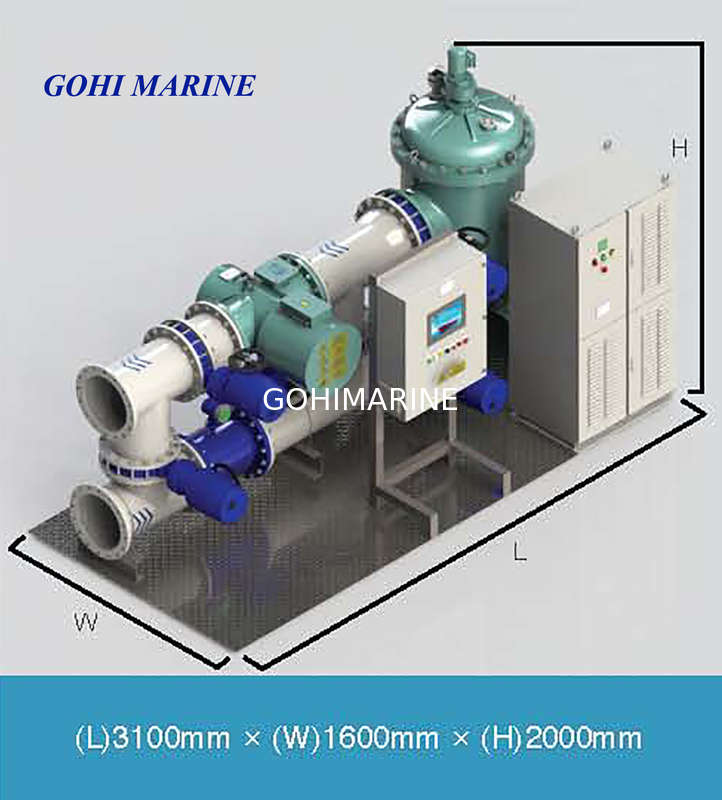

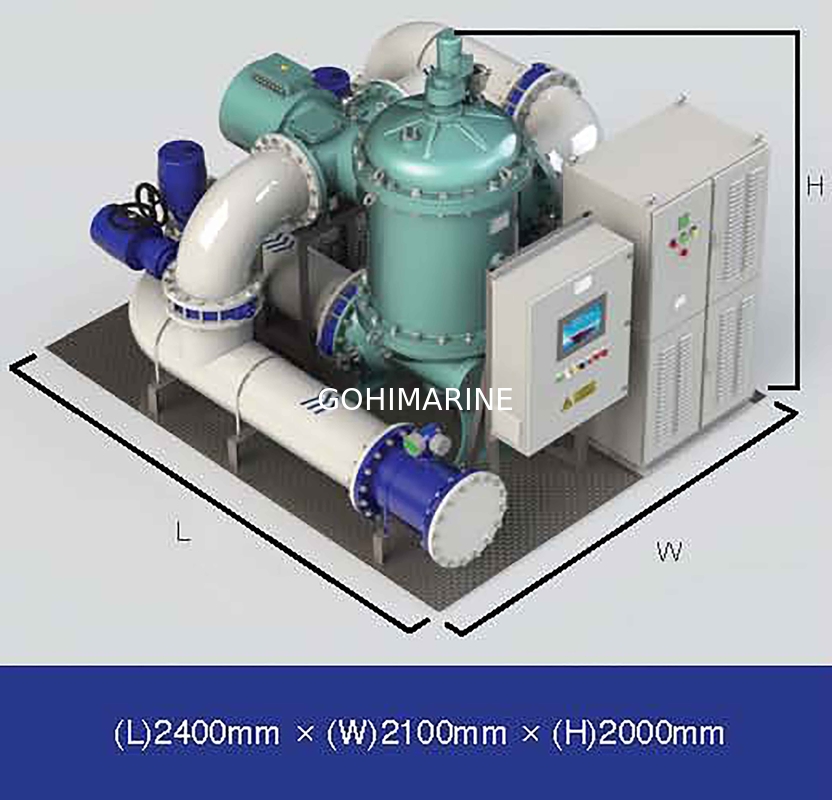

قائمة النماذج الرئيسية
| النموذج | السعة الاسمية (m3/h) | نطاق السعة (m3/h) | الطاقة (كيلوواط) | الوزن (طن) | الطول (ملم) | عرض (ملم) | الطول (ملم) |
| BWS-150 | 150 | 50-150 | 22 | 1.5 | 2600 | 1000 | 1700 |
| BWS-250 | 250 | 150-250 | 26 | 2.2 | 2400 | 2100 | 1800 |
| BWS-350 | 350 | 250-350 | 35 | 2.3 | 2400 | 2100 | 1900 |
| BWS-500 | 500 | 350 إلى 500 | 50 | 2.4 | 2400 | 2100 | 2000 |
| BWS-850 | 850 | 500-850 | 74 | 3.0 | 3100 | 2400 | 2300 |
| BWS-1150 | 1150 | 850-1150 | 98 | 3.3 | 3500 | 2500 | 2300 |
| BWS-1500 | 1500 | 1150-1500 | 123 | 4.1 | 4500 | 3000 | 2400 |
| BWS-1700 | 1700 | 1500-1700 | 146 | 5.9 | 5000 | 3100 | 2300 |
| BWS-2300 | 2300 | 1700-2300 | 194 | 6.5 | 5500 | 3800 | 2300 |
| BWS-3000 | 3000 | 2300-3000 | 243 | 8.2 | 6500 | 4500 | 2400 |
المرشح التلقائي للفيضان الخلفي كخطوة أولى للنظام مصمم خصيصا لفحص مياه الصابورة،الذي يحتوي على عناصر شبكة دقيقة تهدف إلى إزالة الميكروبات والترسبات بحجم أكبر من 50μm.
يستخدم المرشح مفهوم التراجع التلقائي لتنفيذ عملية التصفية وتنظيف الشاشة بشكل فعال في نفس الوقت.يبدأ التدفق الخلفي تلقائيًا بناءً على الضغط التفاضلي أثناء استمرار التصفية، مع عدم الحاجة إلى عمليات يدوية أخرى في الموقع.
تعمل المرشحات فقط في عملية التشنج بينما يتم تجاوزها في عملية إزالة التشنج وعملية التشنج.
نطاق التوريد
| لا.. | المكونات | النوع / المواصفات | كمية | Rإمارك | |
| 1 | مرشح | LSF-350 | 1 | ||
| محرك التدفق الخلفي | GV28-100-480S | 1 | M2 | ||
| جهاز نقل الضغط | 0-1.0MPa | 2 | PT1/PT2 | ||
| 2 | مفاعل الأشعة فوق البنفسجية | LSV-350 | 1 | ||
| محرك مسح | 51K120GU-CF | 1 | م1 | ||
| جهاز نقل درجة الحرارة | PT100 0-100 درجة مئوية | 1 | TT | ||
| ناقل شدة الأشعة فوق البنفسجية | سيارات الدفع الرباعي G6HA24CE-SW5 | 2 | أناT1IT2 | ||
| صمام الكهرباء | B11MN | 1 | YV | ||
| 3 | وحدة التحكم | LSC-1L | 1 | كYP | |
| 4 | خزانة الطاقة | LSP-1 | 1 | Y4/6سي جي | |
| 5 | جهاز أخذ العينات | LSS-1s | 1 | ||
| 6 | مضخة التنظيف | 60m3/h، 20m | 1 | M3 | |
| 7 | صمام | صمام كهربائي | DN200 PN10 | 4 | BV1-4 |
| 8 | DN80 PN10 | 1 | BV6 | ||
| 9 | صمام التحكم في تدفق الكهرباء | DN200 PN10 | 1 | BV5 | |
| 10 | صمام الحجاب الحاجز | DN40 PN10 | 1 | SV | |
| 11 | صمام الكرة | G1/2 | 2 | مV2-3 | |
| 12 | صمام الكرة | G1/4 | 4 | مV4-7 | |
| 13 | قضيب ثلاثي الطرق | G1/2 | 3 | مV8 ~ 10 | |
| 14 | صمام يدوي | DN80 PN10 | 1 | MV1 | |
| 15 | جهاز استشعار | مقياس التدفق | DN200 20-500 متر3/ساعة | 1 | FT |
| 16 | ناقل الضغط | -0.1 ∙ 0.5 مبا | 1 | PT3 | |
| 17 | 0-1.0MPa | 1 | PT4 | ||
| 18 | مقياس الضغط | 0~1.0MPa | 1 | الـ PI1 | |
| 19 | 0~0.6MPa | 2 | PI2~3 | ||
